T2 4K 數位錄影機 / 播放器

Home / Capture 擷取



T2 4K

數位錄影機 / 播放器

“T2 4K 系列”為影像專業人士帶來 4K DCI、4K UHD 、FULL HD 錄製和播放。

T2 4K 產品外觀 T2 4K 操作介面





錄製 / 播放

Grass Valley 的 T2 4K 數位錄影機/播放器是 4K DCI、4K UHD 或 HD/SD 音樂/影像播放中心。前面板傳輸控制件具有傳統 VTR 的外觀和感覺。 在 4K 模式(DCI 或 UHD)下,支援一個通道記錄或一個通道製播出4K 內容。 在 HD/SD 模式下,支援一個通道記錄和兩個通道播出 SD 和 HD 內容。

前面板清晰的液晶顯示器可以顯示高品質的圖像,並輔助軟件應用程序套件,用於管理和選擇媒體素材、素材編輯和修剪以及播放(包括創建播放列表)。T2 4K 具有後面板影像/聲音/遠端/LTC 連接功能,還可以通過 USB 3.0 接收文件,或通過標準千兆乙太網網絡傳輸數據,包括 Grass Valley HQX、XAVC、XAVCS、XDCAM、P2、AVC- ULTRA、Apple ProRes 422、Avid DNxHR、Avid DNxHD 、 MPEG-2 文件。此外,T2 4K 數位錄影機/播放器可以由影像製作切換器、演示混音器和聲音混音器控制,以創建強大的演示系統。

每台 T2 4K 都有兩個播放 HD/SD 通道,用於獨立編輯和預覽,或同時將內容傳送到兩個不同的顯示系統,這對於邊緣融合和3D 顯示內容很有用。

主要特徵

錄影機 / 播放機

• 4K (2160p) 錄製支援(1 進 0 出模式)
• 4K (2160p) 錄製支援(0 進 1 出模式)
• 4K (2160p — 最高 30p) 錄製和播放支援(1 進 1 出模式)(僅限 Elite 12G 和 Elite Plus)
• 4K (2160p — 最高 30p) 播放支援(0 進 2 出模式)(僅限 Elite 12G 和 Elite Plus)
• 4K (2160p) Key/Fill (Alpha) 播放支援(0 進 2 出 Key/Fill 模式)(僅限 Elite 12G、Pro 12G、Express6G、Elite Plus、Pro Plus 和 ExpressPlus)
• FULL HD (1080p) 錄製和播放支援(1 進 2 出模式,2 進 1 出模式)
• FULL HD (1080p) 錄製支援( 3 進 0 出模式)(僅限 Elite 、Pro)
• FULL HD (1080p) 播放支援(0 進 3 出模式)(僅限 Elite 和 Pro)
• HD 2 通道同步可播放 key/fill、多屏幕和3D 應用程序
• 錄製時追蹤播放(HD/SD)
• 支援 720p 到 1080p/i 即時交叉轉換
• 直接錄製到外部媒體/存儲設備
• 預約錄影
• 輔助數據記錄和回放
• E-to-E 模式
• 影像監視器輸出和螢幕顯示


導入 / 匯出

• 適用於大多數標準格式的本機導入/播放
• 支援大多數標準和廣播格式,多編解碼器支援(轉碼為 Grass Valley HQX AVI)
• 限制 FTP 傳輸速率以保持播放性能
• 監視文件夾傳輸
• 導出到 Sony XDCAM 驅動器 (U1/U2)


編輯

• 使用 EDIUS 直接讀取媒體文件夾並能夠編輯不斷增長的文件 — AVI(Grass ValleyHQX)和 MXF(Grass Valley HQX/XDCAM/Apple ProRes/Avid DNxHD)(僅限Elite)
• 通過 CIFS 導出不斷增長的 AVI (GrassValley HQX) 文件
• 通過 FTP/CIFS 導出不斷增長的MXF(Grass Valley HQX/XDCAM/AppleProRes/Avid DNxHD)文件
• 使用適用於 Mac 的免費 Grass Valley HQ編解碼器以 QuickTime 格式從 Final CutPro 導入到 exFAT HDD
• 從 AVI (Grass Valley HQX) 轉換和 CIFS導出到 MXF (Grass Valley HQX/XDCAM/Apple ProRes/Avid DNxHR/AvidDNxHD) 或 MOV (Apple ProRes)


前面板模式

• 易於使用的前面板介面和 jog/shuttle


工作站模式

• 標配工作站模式
• 簡單的即時編輯,包括修剪、標記輸入/輸出、帶有註釋的標記、基本轉場效果和插入播放列表的佔位符
• 手動切換到播放列表中的另一個剪輯事件時的轉場效果(cross dissolve)
• 在工作站模式可自定義鍵盤快捷鍵


遙 控

• 使用 LTC 輸入同步播放(時間碼追蹤)
• 使用 GPI 輸入/RS-422 同步播放多個 T2
• 支援第三方控制器(BVW、GPIO 和AMP)


驅動器

• SDI 嵌入音訊(8 通道)
• 堅固的設計專為承受嚴苛的現場活動和移動製作環境而設計
• 支援ASIO 音樂輸入/輸出
• 通過四路 3G-SDI 的 2SI/SQD 輸入/輸出(僅限 Elite Plus、Elite、Pro Plus 和Pro)
• 冗餘電源(僅限Elite)
• 多媒體讀卡器(僅限 Elite)— SD、SD(UHS-II)、CF、2.5 英寸 SSD


維 護

• 完整的數據備份和恢復功能
• 使用watchdog timer監控(硬體/軟體)

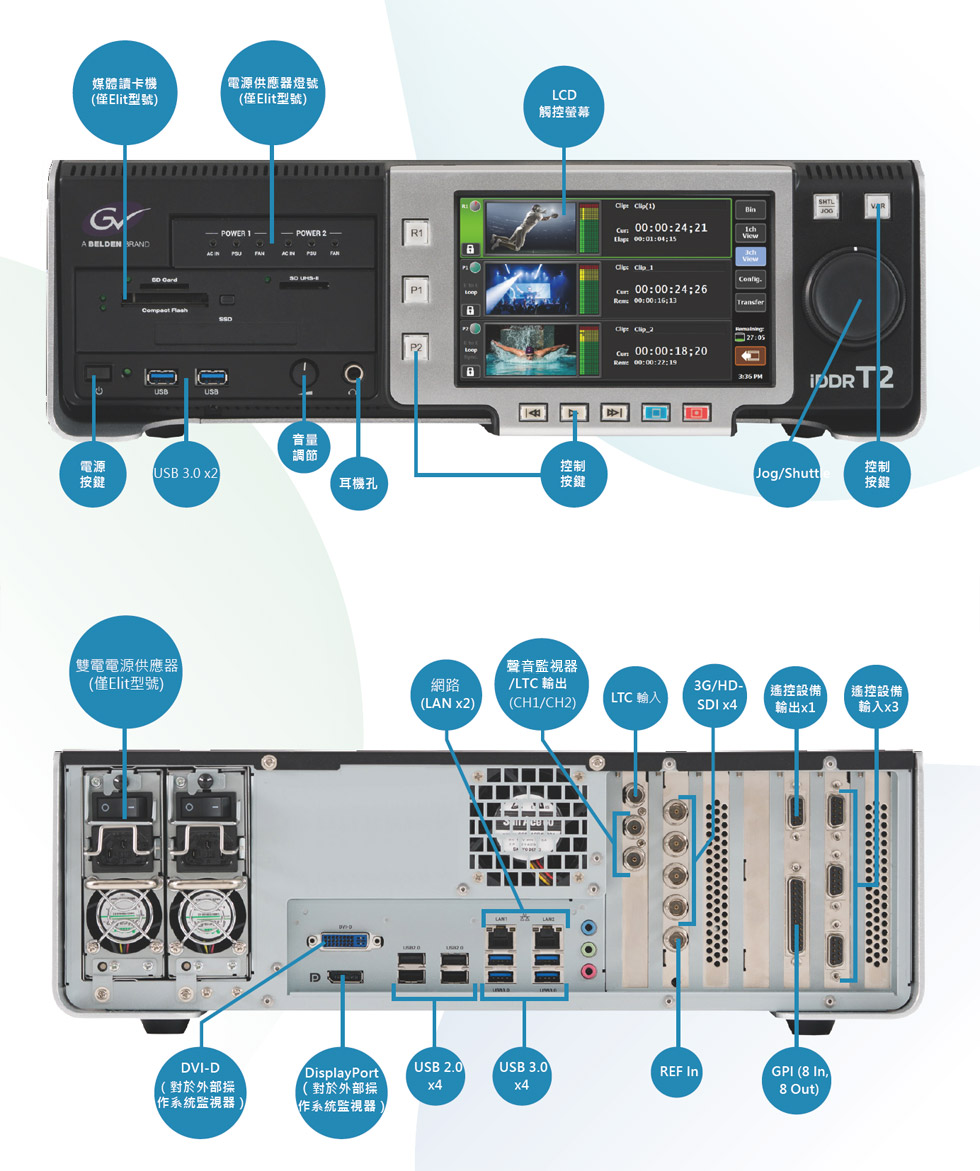

前、後 介面介紹

相關規格




技術規格

描 述
4K/HD Recorder/Player


型 號
T2 4K Elite: KTR4A-ELT-CV40
T2 4K Pro: KTR4A-PRO-CV40
T2 4K Express: KTR4A-EXP-CV40
T2 4K Elite Plus: KTR4A-ELT-CV00 + KTR4-IO-CV80-KIT
T2 4K Pro Plus: KTR4A-PRO-CV00 + KTR4-IO-CV80-KIT
T2 4K Express Plus: KTR4A-EXP-CV00 + KTR4-IO-CV80-KIT
T2 4K Elite 12G: KTR4A-ELT-CV00 + KTR4-IO-CV12G-KIT
T2 4K Pro 12G: KTR4A-PRO-CV00 + KTR4-IO-CV12G-KIT
T2 4K Express 6G: KTR4A-EXP-CV00 + KTR4-IO-CV12G-KIT


模 式
T2 4K Elite/Pro:
4K: 1 in 0 out
4K: 0 in 1 out
HD/SD: 3 in 0 out
HD/SD: 2 in 1 out
HD/SD: 1 in 2 out
HD/SD: 0 in 3 out

T2 4K Express:
4K: 1 in 0 out
4K: 0 in 1 out
HD/SD: 2 in 1 out
HD/SD: 1 in 2 out

T2 4K Elite 12G/Elite Plus:
4K: 1 in 0 out
4K: 0 in 1 out
4K: 1 in 1 out (up to 30p)
4K: 0 in 2 out (up to 30p)
4K: 0 in 2 out (Key/Fill)
HD/SD: 3 in 0 out
HD/SD: 2 in 1 out
HD/SD: 1 in 2 out
HD/SD: 0 in 3 out

T2 4K Pro Plus/Pro 12G:
4K: 1 in 0 out
4K: 0 in 1 out
4K: 0 in 2 out (Key/Fill)
HD/SD: 3 in 0 out
HD/SD: 2 in 1 out
HD/SD: 1 in 2 out
HD/SD: 0 in 3 out

T2 4K Express Plus/Express 6G:
4K: 1 in 0 out4K: 0 in 1 out
4K: 0 in 2 out (Key/Fill)
HD/SD: 2 in 1 out
HD/SD: 1 in 2 out


硬 碟

系統:
M.2 SSD
64 GB

資料:
T2 4K Elite/Elite Plus/Elite 12G: SSD (RAID-0), 2 TB
T2 4K Pro/Pro Plus/Pro 12G: HDD (RAID-0), 2 TB
T2 4K Express/Express Plus/Express 6G: HDD (RAID-0), 2 TB

容量:
3.5 hours: 4K DCI (4096x2160) 59.94p @ Grass Valley HQX (1.2 Gb/s)
7.5 hours: 4K DCI (4096x2160) 29.97p @ Grass Valley HQX (600 Mb/s)
3.5 hours: 4K UHD (3840x2160) 59.94p @ Grass Valley HQX (1.2 Gb/s)
7.5 hours: 4K UHD (3840x2160) 29.97p @ Grass Valley HQX (600 Mb/s)
14 hours: HD (1920x1080) 59.94p @ Grass Valley HQX (300 Mb/s)
28 hours: HD (1920x1080) 59.94i @ Grass Valley HQX (150 Mb/s)
72 hours: HD (1920x1080) 59.94i @ XDCAM HD422 (50 Mb/s)
150 hours: HD (1440x1080) 59.94i @ XDCAM HD (35 Mb/s)


電源供應器
T2 4K Elite/Elite Plus/Elite 12G: 雙電源
T2 4K Pro/Pro Plus/Pro 12G: 單電源
T2 4K Express/Express Plus/Express 6G: 單電源

媒體讀卡器
T2 4K Elite/Elite Plus/Elite 12G: SD, SD UHS-II, Com-pact Flash, 2.5 inch SSD bay

影像輸入格式
支援格式: 4K DCI, 4K UHD, HD, SD
連接器 (Elite/Pro/Express): BNC (3G/HD-SDI) x4 (與影像輸出共享)
連接器 (Elite Plus/Pro Plus/Express Plus): DIN 1.0/2.3 (3G/HD-SDI) x8 (與影像輸出共享)
連接器 (Elite 12G/Pro 12G): BNC (12G/6G/3G/HD-SDI) x4 (與影像輸出共享)
連接器 (Express 6G): BNC (6G/HD-SDI) x4 (與影像輸出共享)
編解碼器 (4K DCI/4K UHD):AVI — Grass Valley HQXMXF — Grass Valley HQX


編解碼器 (HD/SD):
AVI — Grass Valley HQX
MXF — Grass Valley HQX, XDCAM (HD422/HD/IMX/DV), ProRes (422 HQ/422/422 LT/422 Proxy), DNxHD (220/145/100/36)

Bit rate (Grass Valley HQX):
Up to 1.2 Gb/s (4K DCI/4K UHD 60/59.94/50)
Up to 600 Mb/s (4K DCI/4K UHD 30/29.97/25/24/23.98)
Up to 300 Mb/s (1080p 60/59.94/50)
Up to 150 Mb/s (HD, SD)300 Mb/s (1080p 60/59.94/50)
Up to 150 Mb/s (HD, SD)


分辨率/影格速率(Elite/Elite Plus/Elite 12G/Pro/Pro Plus/Pro 12G):
[4K DCI] 4096x2160p (60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p, 23.98p)
[4K UHD] 3840x2160p (60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p, 23.98p)
[HD] 1920x1080p (60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p, 23.98p), 1920x1080i (59.94i, 50i),1920x1080PsF(24PsF, 23.98PsF), 1440x1080p (29.97p, 25p, 24p, 23.98p), 1440x1080i (59.94i, 50i), 1440x1080PsF (24PsF,23.98PsF),1280x720p (60p, 59.94p, 50p)
[SD] 720x486i (59.94i), 720x576i (50i)

分辨率/影格速率 (Express/Express Plus/Express 6G):
[4K DCI] 4096x2160p (30p, 29.97p, 25p, 24p, 23.98p)
[4K UHD] 3840x2160p (30p, 29.97p, 25p, 24p, 23.98p)
[HD] 1920x1080p (30p, 29.97p, 25p, 24p, 23.98p), 1920x1080i (59.94i, 50i), 1920x1080PsF (24PsF,23.98PsF),1440x1080p (29.97p, 25p, 24p, 23.98p), 1440x1080i (59.94i, 50i), 1440x1080PsF (24PsF, 23.98PsF), 1280x720p (60p, 59.94p, 50p)
[SD] 720x486i (59.94i), 720x576i (50i)

影像輸出格式支援格式:
4K DCI, 4K UHD, HD, SD

連接器 (Elite/Pro/Express):
BNC (3G/HD-SDI) x4 ( 與影像輸入共享)
連接器 (Elite Plus/Pro Plus/Express Plus): DIN 1.0/2.3 (3G/HD-SDI) x8 (與與影像輸入共享)
連接器 (Elite 12G/Pro 12G): BNC (12G/6G/3G/HD-SDI) x4 (與與影像輸入共享)
連接器 (Express 6G): BNC (6G/HD-SDI) x4 (與與影像輸入共享)

編解碼器 (4K DCI/4K UHD):
AVI — Grass Valley HQX, Grass Valley Lossless*, Grass Valley Uncompressed*
MXF — H.264/AVC*, Grass Valley HQX, ProRes (422 HQ/422/422 LT/422 Proxy), DNxHR (HQ, SQ, LB)
QuickTime — ProRes (422 HQ/422/422 LT/422 Proxy), ProRes4444*, Grass Valley HQX
MP4 — H.264/AVC
XAVC — 4K Intra (480*/300*), QFHD Intra (480*/300*), QFHD Long422 (200*/140*/100*), QFHD Long (150/100/60)
XAVC S — H.264/AVC
P2 — AVC-Intra 4K (422*)
Windows Media — Windows Media Video*
Still Image — Targa*, Windows Bitmap*, JPEG*, TIFF*, PNG*, GIF*, DPX*, YUV Bitmap*
