V-Studio

3D 虛擬佈景系統

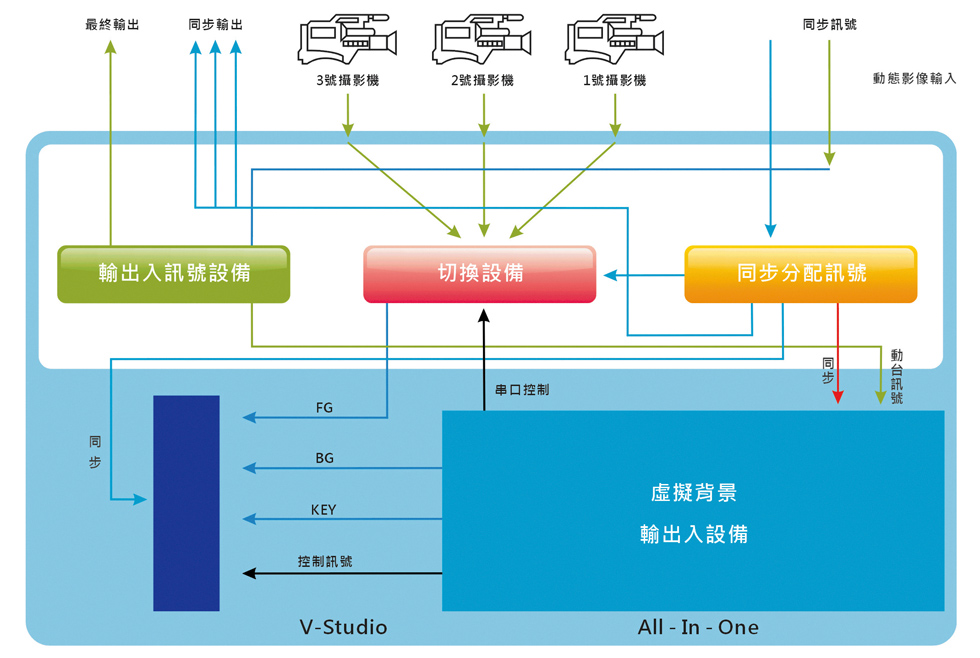

V-Studio 系統是 3D 虛擬佈景系統,即:系統中包含傳動感應追蹤系統;廣播系統根據傳動感應參數通過高速圖形加速系統產生背景圖像;最後前後景即時地合成並輸出。









一款具有極高CP值的3D虛擬佈景產品

V-Studio 系統是 3D 虛擬佈景系統,即:系統中包含傳動感應追蹤系統;廣播系統根據傳動感應參數通過高速圖形加速系統產生背景圖像;最後前後景即時地合成並輸出。

虛擬攝影棚簡單來說,就是演員或主播等角色,在藍色或綠色的布幕前活動,透過即時的顏色去背技術,讓角色與互動式背景結合,而觀眾在電視上看到的,就像角色在豐富有趣的背景前演出一樣。

一樣是”虛擬攝影棚”,為何價格可由數十萬,上至千萬之譜?

主要是大家對虛棚的認知問題… 在藍幕前,一台攝影機、一台去背機、一路電腦影像或圖片,透過導播機組合成像… 這樣子勉強可以算是虛棚,但它是一個人物、背景固定不動的虛棚,當然也無法負荷攝影棚多機位拍攝,暫且稱它為”無互動虛棚”。

”互動式虛棚” 分為 ”軟體模擬式虛棚” 與 ”硬體回饋式虛棚”

軟體模擬式的虛擬攝影棚,跟"無互動虛棚"相似之處在於固定的攝影機,這意味著人物移動的限制。組成要素為固定的藍幕人物影像,搭配上一台可以提供去背與虛擬鏡位的工作主機,以軟體的虛擬鏡位來製造"互動"。 如果用照相機來打比方,軟體式比照硬體式的差別,就像數位變焦比照光學變焦一樣,數位變焦(軟體式)是將固定的畫面移動、放大與縮小,光學變焦(硬體式)才是真正拍攝實物的遠近、大小、位置點。

V-Studio就是採用硬體回饋式的技術,每台攝影機上都裝有回饋系統,精準的記錄攝影機的前後、左右、上下移動和變焦、平搖、俯仰、旋轉任意運動的跟蹤訊號,都會回送到3D虛擬場景運算主機,它會對應實際鏡頭作出調整,讓演員能完全融入3D虛擬場景之中。

V-Studio特性

• 演員不需定位等繁雜前置設定,系統開機後即可立即運作。
• 攝影機與硬體追蹤器的數量可擴充,擴充後每個機位可對應虛擬攝影棚產生跟蹤訊號。
• 系統採用機械跟蹤方式,同時實現對機位前後、左右、上下移動和變焦、平搖、俯仰、旋轉任意運動的高精度跟蹤和高速度跟蹤。
• 攝影機在虛擬攝影棚裡可360度任意旋轉和移動,超出藍幕部份會自動延伸。
• 系統跟蹤不受舞檯燈光、電磁波、聲波及熱光源的影響。
• 演員在藍幕中任意走動時跟蹤精度和跟蹤速度不受影響。
• 多個演員同時在藍幕中活動時,每個演員均能與虛擬場景保持正確的相對關係。
• 多個虛擬大屏幕、多個虛擬物體、多個虛擬特效在跟蹤中均能與虛擬攝影棚、演員保持正確的空間位置關係和空間透視關係。
• 每台攝影機對虛擬場景的跟蹤完全獨立。
• 經過任意多次的切換,每台攝影機對虛擬場景的跟蹤效果絲毫不受影響。
• 可在複雜場景下實現動態陰影、全場景霧化、動態燈光並在虛擬場景中呈現多個影片和動畫。
• 特有的時間軸播出方式,可以自動播出所有指定特效與畫面。
• 系統中的虛擬物體、影像、特效、虛擬燈光等運動、旋轉、縮放都可以在時間軸上編輯,沿任意軌跡運動。
• 每個物件的軌跡曲線都是獨立的,可以平移、旋轉、縮放或按關鍵點進行編輯。
• 任意物體可以使用相聯模式便於編輯;軌跡曲線可以指定關聯任意物體。
• 虛擬攝影棚中的物件移動可透過時間軸任意調整運動速度。
• 完全獨立的運算主機與去背機,不受同時負載多項工作影響即時之效能。
• 支援半透明呈像,並可指定時間變化,增加了效果的豐富性。
• 支援氣象模組,天氣等資訊不需另外製作。
• 支援在實景攝影棚中結合虛擬背景,拍攝不侷限在藍、綠棚中。
• 攝影機追蹤虛擬物件移動時,並不限於真實背景與虛擬背景。
• 支援遮敝物件,人物可指定呈現於前景與後景之間。
• 虛擬燈光不僅位置、姿態、顏色等全部屬性可調,也可以在時間軸上任意變化;
• 影片、特效的透明度也可以在時間軸上任意編輯,可以實現淡入淡出等效果。
• 支援虛擬攝影機功能,可以任意設定鏡頭角度與移動方式,並可以配點時間軸定時變化。
• 可以直接讀取3DMax、MAYA等3D建模軟體製作的3DS格式楊景,不需任何轉換。

虛擬場景設計原則

開放、快捷、簡單、靈活的虛擬場景設計流程
• 支援當今流行的3D軟體如3DMax 、Maya 、SoftImage等建模。
• V-Studio系統坐標系為右坐標系,如下圖所示:

• 虛擬空間與真實空間完全一致,所有虛擬物件尺寸與實際物體相同,虛擬攝影機之間的相對位置與真實攝影機之間相對位置一致。
• 每個虛擬機位輸出成 2048x 1024 像素大小點陣圖檔,檔格式為32 位元 Tga 格式。
• 動態螢幕視窗在虛擬場景中的座標以及各個虛擬攝影機的起始點座標和目標點均需輸入到虛擬佈景系統中。
• 100000P(脈衝)/R(圈)高精度傳動感應系統,跟蹤物體靈敏準確。
• 萬能鏡頭傳動感應系統,相容所有攝影鏡頭,無需任何機械改裝。
• 安裝使用簡單快捷,系統狀態一目了然。
